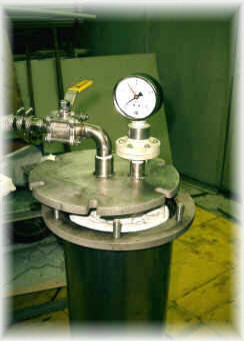

Naplavni filtri

FILTRIkontinuirniFILTRI

INOX SERIJA
SVEČASTI IN VREČASTI FILTRI & črpalke

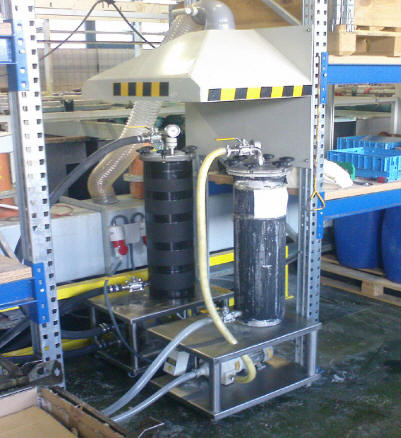

Naplavni filtri so namensko izdelani za kontinuirano filtriranje medija s BREZLEŽAJNIMI centrifugalnmi SERIJE RXL, ali v drugih izvedbah z magnetnimi črpalkami MAGNETA.
Medij pride v stik izključno s plastičnimi materiali, kateri imajo izrazito dobre kemijsko odporne lastnosti.
Filtrirna košara je izdelana tako, da se filtrirno platno pere in ni potrebno menjati filtrirnih vložkov.Pri določenih tehnoloških rešitvah pa je možno filter čistiti kar z obratno smerjo pretoka medija.

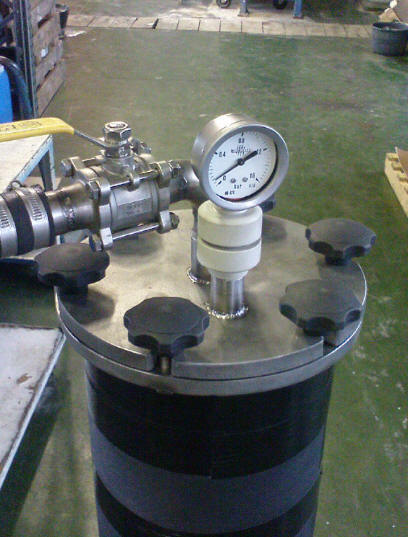

Pri kontinuirnem fitriranju je na pokrovu filtra vgrajen manometer za kontrolo nasičenja filtra.
Izvedba filtra je izdelana mobilno in primerna večjim mehanskim obremenitvam.
Menjava filtrirnega modula je zelo poenostavljena, saj se modul izvleče iz okvirja v celoti in se šele nato po potrebi razstavi.

TEHNIČNE INFORMACIJE : FILTRIRNA NAPRAVA :VREČASTI
FILTRIRNA NAPRAVA	FN -V 900 INOX


OSNOVNA KONSTRUKCIJA:	INOX kislinskoodporeni prehrambeni W.Nr. 1.4571
DIMENZIJA naprave :	Š 400 X D 600 X V 1300 *
VIŠINA FILTRA	CCA 900 mm fi 200mm
MANIPULACIJA	na koleščkih h=40mm
VENTILI :	kroglični inox / teflon
INDIKACIJA ZASIČENOSTI	Manometer z ločilno opno PP/PTFE
PRIKLOPI :	SESALNI DA 40/DA 25 ***	TLAČNI DA25 ***
Max FILTRIRNI TLAK	4 bar
Obratovalni tlak:	0.5-1 bar

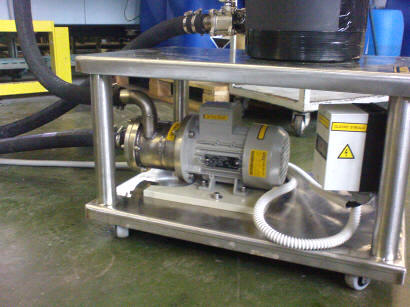

FILTER ČRPALKA:	SERIJA MAGNETA	SERIJA CBR
TENSNJE	magnetna sklopka tesnenja ni **	oksidna keramika SIC/fpm/inox
POGON:	SIEMENS
EL. PRIKLOP	230V 50Hz standard ali 3X400V 50 Hz
Pretok črpalke:*	20l/min-100l/min

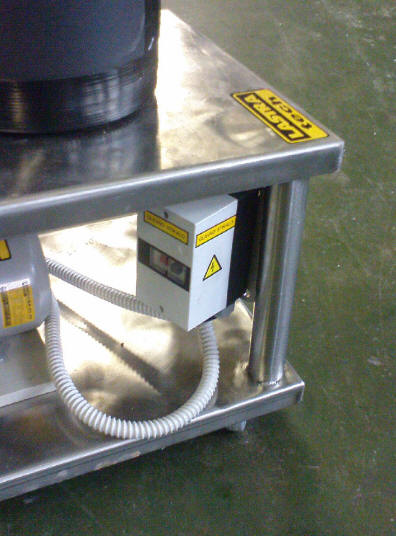

Vklop/izklop	prigrajeno stikalo 1-0 IP55 s tokovno elektromotorno termično zaščito (DME)

FILTRI OBLIKA:	vreča z inox obročem in všitim ročem
PREPUSTNOST**** FILTE R VREČE	po DIN 53887 pri 200Pa zračne prepusnosti: OD 20 DO 100 L/dm2/min... caa 50 micronov ali več *****
MATERIAL	TKANA POLIPROPILENSKA PREJA monofilament
OPIS MATERIALA: spec teža: 200-800 g/m2 ,temperaturno odporno do cca 90C, se odlično pere, odlična kemijska odpornost ,prava izbira za prehrambeno industrijo

DIFINIRANJE PREPUSTNOSTI FILTER VREČE:
1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto
2. ODVISNOST :kinematična viskoznost fluida
3. ODVISNOST :tlak in pretok črpalke ter temperatura medija

* dimenzije Vam lahko prilagodimo
** kliknite na ikonco MAGNETA princip delovanja in izvedba tesnenja je podtrobno predstavljena
*** odvisno od a črpalke
**** odvisno od a izbranega PP platna
***** za bolj fino filtriranje od 20 - 50 micronov predlagamo filter sveče ali plošče z filterpapirjem
Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .

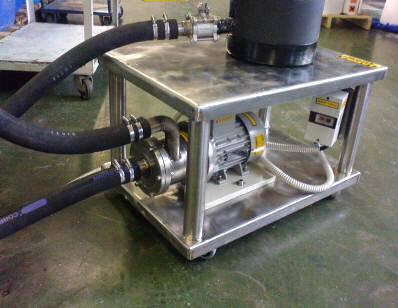

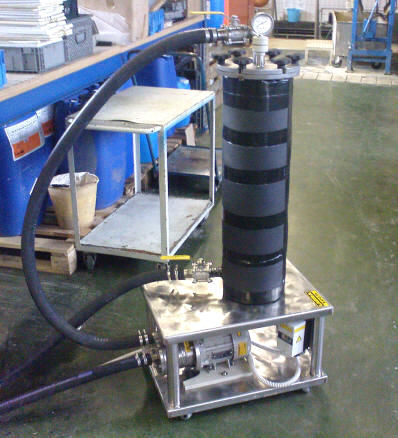

: FN-V 900 INOX-CBB 80 PP

FILTER VREČA PP46 FI 200

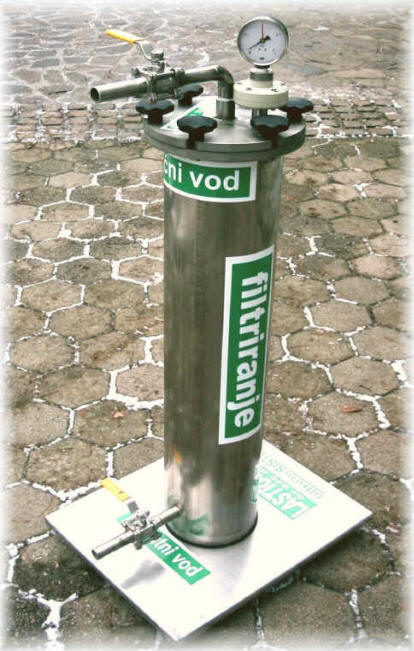

VVF 900 INOX

TEHNIČNE INFORMACIJE : VREČASTI FILTER
	VF 900 INOX


OSNOVNA KONSTRUKCIJA:	INOX kislinskoodporeni prehrambeni W.Nr. 1.4571
VIŠINA FILTRA	CCA 900 mm fi 200mm
MANIPULACIJA	na koleščkih h=40mm
VENTILI :	kroglični inox / teflon
INDIKACIJA ZASIČENOSTI	Manometer z ločilno opno PP/PTFE
PRIKLOPI :	SESALNI DA 25	TLAČNI DA25
Max FILTRIRNI TLAK	4 bar
Obratovalni tlak:	0.5-1.5 bar
FILTRI OBLIKA:	vreča z inox obročem in všitim ročem
PREPUSTNOST**** FILTE R VREČE	po DIN 53887 pri 200Pa zračne prepusnosti: OD 20 DO 100 L/dm2/min... caa 50 micronov ali več *****
MATERIAL	TKANA POLIPROPILENSKA PREJA monofilament
Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .




DRUGE IZVEDBE

zink fosfat

SPECIJALNI FILTRI po naročilu kupca material: PP

izdelujemo tudi filter plošče PP za filter preše
in šivamo platna z 30-50 mic monofilamentov

[
