SVEČASTI IN VREČASTI FILTRI & črpalke



POVPRAŠEVANJE & CENIKFILTRIRNE NAPRAVENazaj na IZDELKI            Filtri INOX

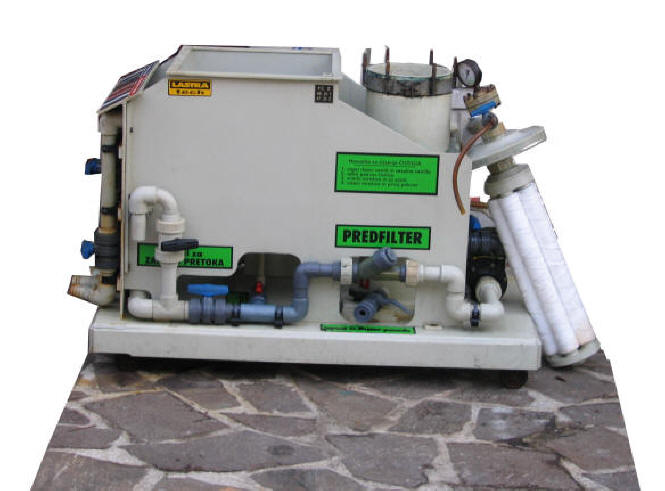

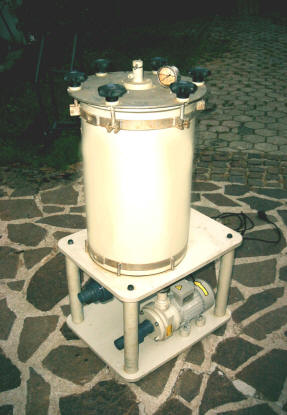

Naplavni filtri so namensko izdelani za kontinuirano filtriranje medija s  BREZLEŽAJNIMI centrifugalnmi SERIJE  RXL,  ali v drugih  izvedbah  z magnetnimi črpalkami MAGNETA.
Medij pride v stik izključno s plastičnimi materiali, kateri imajo izrazito dobre kemijsko odporne lastnosti.
Filtrirna košara je izdelana tako, da se filtrirno platno pere in ni potrebno menjati filtrirnih vložkov.Pri določenih tehnoloških rešitvah pa je možno filter čistiti kar z obratno smerjo pretoka medija.

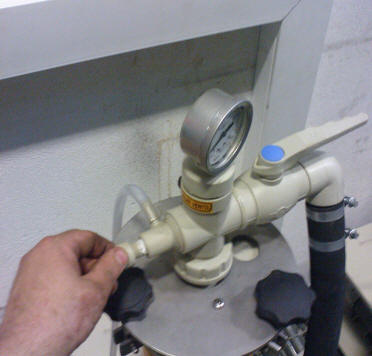

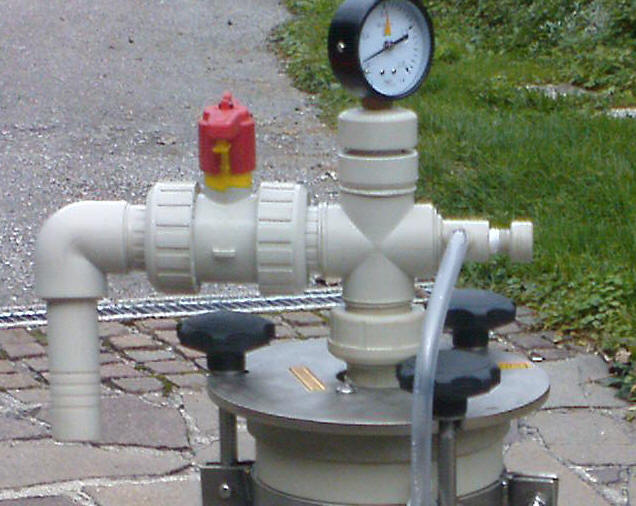

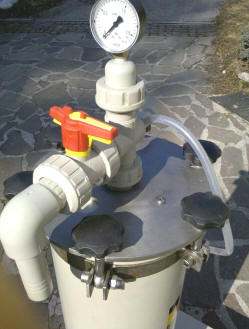

Pri kontinuirnem fitriranju je na pokrovu filtra vgrajen manometer za kontrolo nasičenja filtra.
Izvedba filtra je izdelana mobilno in primerna večjim mehanskim obremenitvam.
Menjava filtrirnega modula je zelo poenostavljena, saj se modul izvleče iz okvirja v celoti in se šele nato po potrebi razstavi.

:

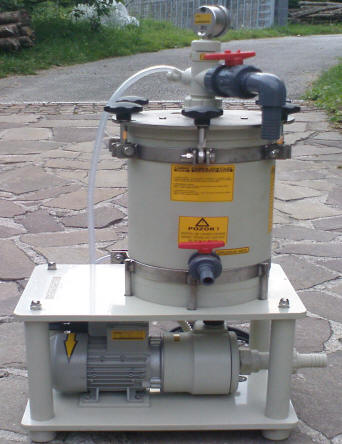

FILTRIRNA NAPRAVA :  FN 5003 FN -S-PP (Sveče)



TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA :  FN   500  sveče

FILTRIRNA NAPRAVA

FN-S 500- 3 PP







OSNOVNA KONSTRUKCIJA:

POLIPROPILEN

DIMENZIJA naprave :

Š 300 X D 600 X V 1300 *

VIŠINA FILTRA

CCA 600 mm

MANIPULACIJA

NI  mobilna izvedba

VENTILI :

kroglični  PVC/PP/ teflon

INDIKACIJA ZASIČENOSTI

Manometer z ločilno opno PP/PTFE

PRIKLOPI :

SESALNI
 DA 25  ***

TLAČNI
DA25 ***

Max FILTRIRNI TLAK

3bar

Obratovalni tlak:

0.5-1 bar

 T MAX

50 0

FILTER ČRPALKA:

SERIJA MAGNETA

SERIJA RXL

TENSNJE

magnetna sklopka
tesnenja ni **

NIMA

POGON:

SIEMENS

EL. PRIKLOP

230V  50Hz standard
ali
 3X400V 50 Hz

Pretok črpalke***:

20l/min-100l/min

Vklop/izklop

prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME)



FILTRI OBLIKA:

vreča z inox obročem in všitim ročem

PREPUSTNOST****
FILTE R
SVEČE

po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 30 micronov ali več *****

MATERIAL

POLIESTER  PREJA SVITEK
monofilament

 filter je namenjen kontinuirnemu filtriranju cca : 1500 literske kadi*

DIFINIRANJE  PREPUSTNOSTI FILTER  SVEČE*:

1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto

2. ODVISNOST :kinematična viskoznost fluida

3. ODVISNOST :tlak in pretok črpalke ter temperatura medija

  FILTRIRNA NAPRAVA
za avtomatsko filtriranje 20 in 5 mikronov








PRAZNENJE VSEBINE OB MENJAVI

povsem enostavno























ODZRAČEVANJE
povsem enostavno







 UPORABNIKU PRIJAZEN

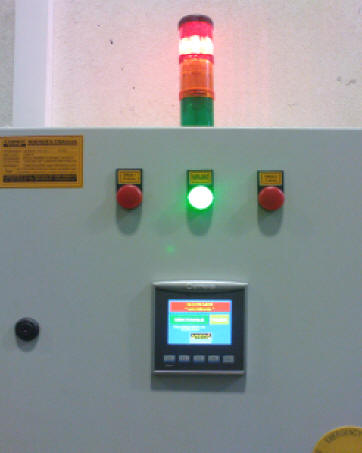

enostaven in pregleden sistem krmiljenja (HMI)

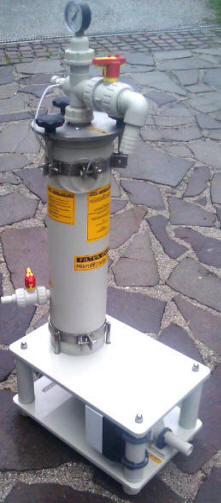

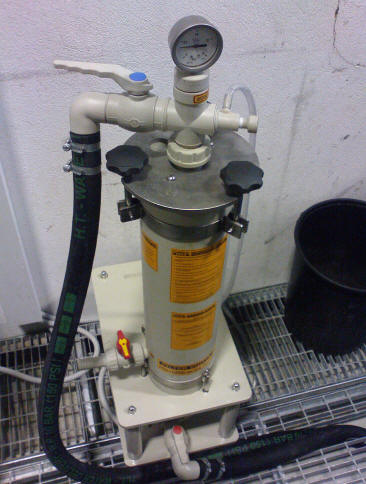

FILTRIRNA NAPRAVA :
 FN 5003
FN -S-PP +
RXL100pp

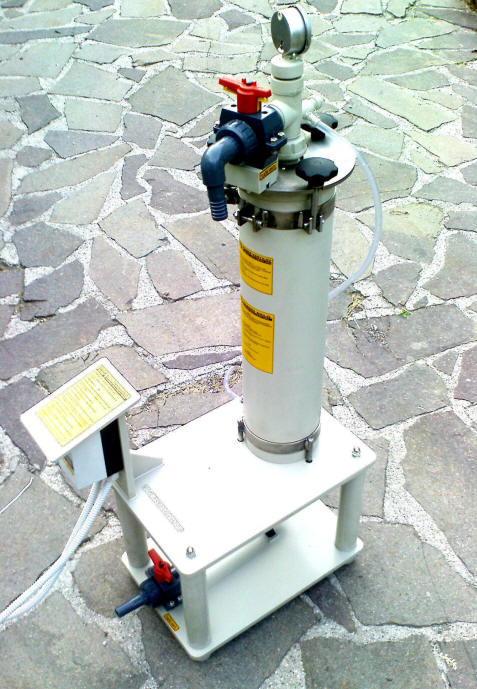

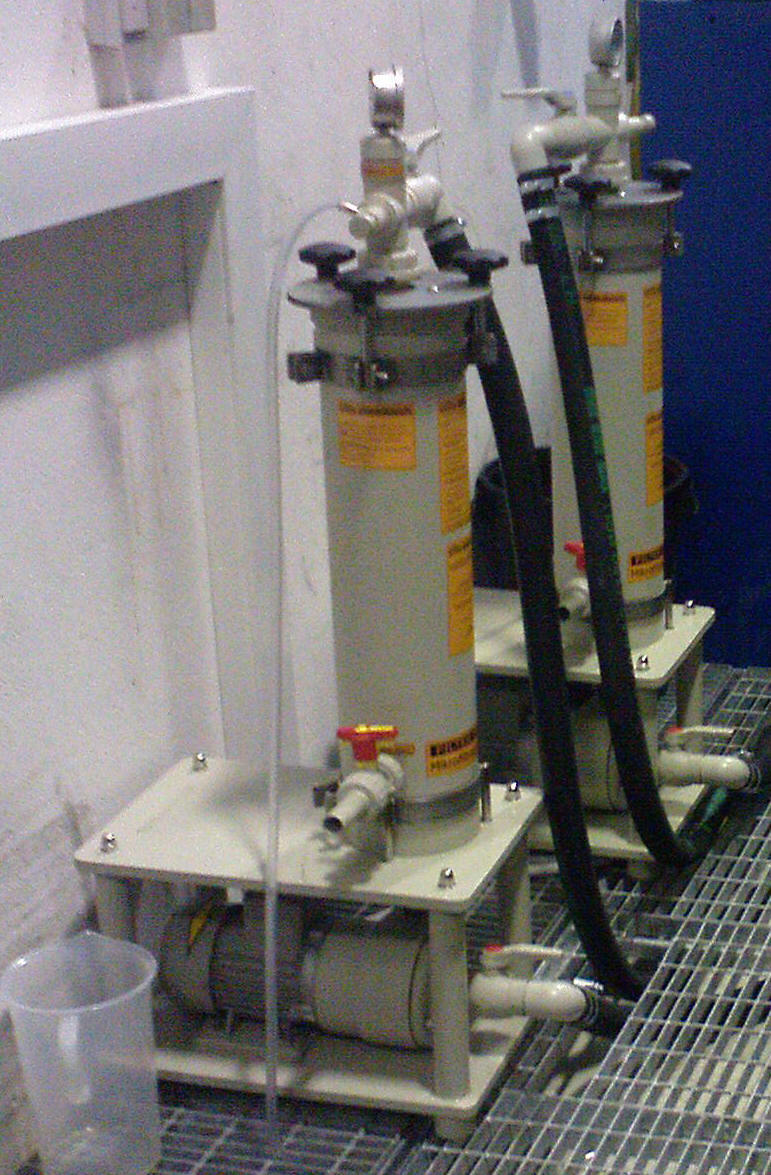

FILTRIRNA NAPRAVA :
 FN
5003
FN -S-PP + Magneta 60 PP (230 V)















:

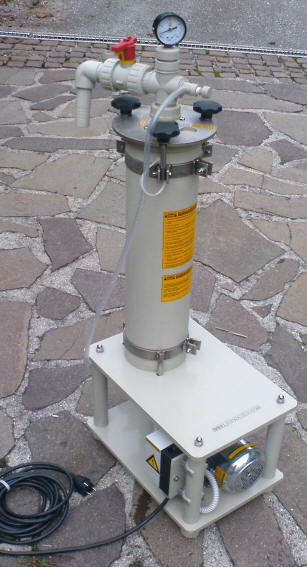

FILTRIRNA NAPRAVA :
  FN
-S  250-7-PP + CBR60
                                                 (
sveče)



TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA :  FN   250  sveče

FILTRIRNA NAPRAVA

FN -S 250-7  PP







OSNOVNA KONSTRUKCIJA:

POLIPROPILEN

DIMENZIJA naprave :

Š 300 X D 600 X V 700 *

VIŠINA FILTRA

CCA 380 mm

MANIPULACIJA

NI za mobilno izvedbo

VENTILI :

kroglični  PVC/PP/ teflon

INDIKACIJA ZASIČENOSTI

Manometer z ločilno opno PP/PTFE

PRIKLOPI :

SESALNI
 DA 25  ***

TLAČNI
DA25 ***

Max FILTRIRNI TLAK

3bar

Obratovalni tlak:

0.5-1 bar

 T MAX   pvc/pp

50 0 C /70 0 C

FILTER ČRPALKA:

SERIJA MAGNETA

SERIJA CBR

SERIJA RXL



TENSNJE

magnetna sklopka
tesnenja ni **

SIC/FPM

NIMA



POGON:

SIEMENS

EL. PRIKLOP

230V  50Hz standard
ali
 3X400V 50 Hz

Pretok črpalke***:

20l/min-100l/min

Vklop/izklop

prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME)



FILTRI OBLIKA:

 SVEČE DOLŽINE 250MM  .... 7 KOS

PREPUSTNOST****
FILTE R
SVEČE

po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 30 micronov ali več *****

5-100 mikronov



MATERIAL

POLIESTER  PREJA SVITEK
monofilament

 filter je namenjen kontinuirnemu filtriranju cca : 1500 literske kadi*

DIFINIRANJE  PREPUSTNOSTI FILTER  SVEČE*:

1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto

2. ODVISNOST :kinematična viskoznost fluida

3. ODVISNOST :tlak in pretok črpalke ter temperatura medija



:

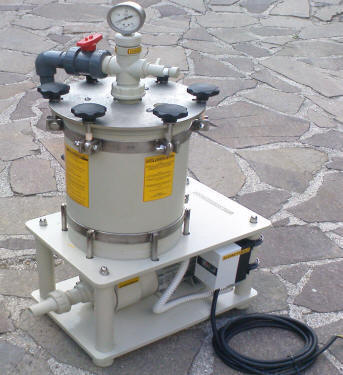

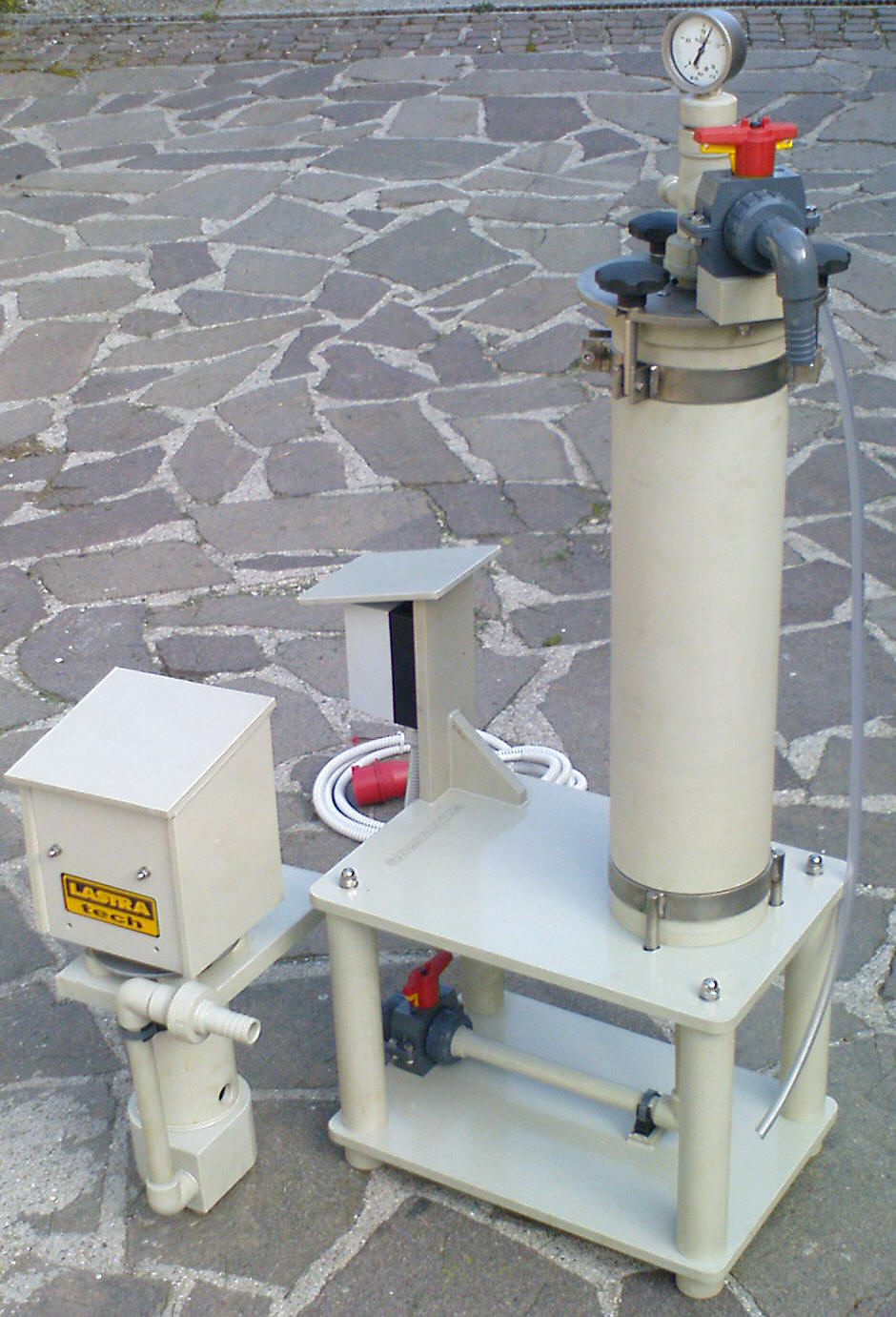

FILTRIRNA NAPRAVA :
  FN
-S  250-7-PP + CBR60



MENJAVA FILTROV
povsem enostavno hitro in varno









:

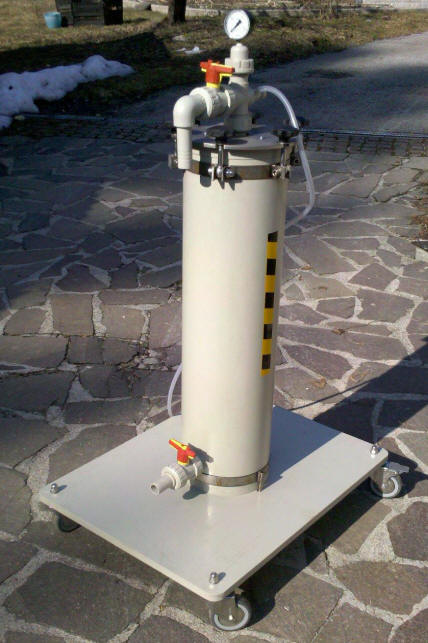

FILTRIRNA NAPRAVA :
  FN
-V  900 -PP      (
vreče)



TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA :VREČASTI
FILTRIRNA NAPRAVA

FN -V 900 PP



OSNOVNA KONSTRUKCIJA: POLIPROPILEN
DIMENZIJA naprave : Š 500 X D 600 X V 1100 *
VIŠINA FILTRA CCA 900 mm fi 200mm
MANIPULACIJA na koleščkih h=70mm
VENTILI : kroglični  pp / teflon
INDIKACIJA ZASIČENOSTI Manometer z ločilno opno PP/PTFE
PRIKLOPI : SESALNI
 DA 40/DA 25  ***
TLAČNI
DA25 ***
Max FILTRIRNI TLAK

1.5 bar

Obratovalni tlak: 0.5-1 bar

FILTER ČRPALKA: SERIJA MAGNETA SERIJA CBR SERIJA RXL
TENSNJE magnetna sklopka
tesnenje **
oksidna keramika SIC/fpm/inox nima tesnil lahko obratuje na suho in prečrpava zelo umazane tekočine
POGON:

SIEMENS

EL. PRIKLOP 230V  50Hz standard
ali
 3X400V 50 Hz
Pretok črpalke***:

20l/min-100l/min

Vklop/izklop prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME)

FILTRI OBLIKA: vreča z PP obročem in všitim ročem

PREPUSTNOST****
FILTE R
VREČE

po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 50 micronov ali več *****
MATERIAL TKANA POLIPROPILENSKA PREJA
monofilament
OPIS MATERIALA:
spec teža: 200-800 g/m2 ,temperaturno odporno do cca 90C,
se odlično pere, odlična kemijska odpornost ,prava izbira za prehrambeno industrijo

DIFINIRANJE  PREPUSTNOSTI FILTER  VREČE:
1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto
2. ODVISNOST :kinematična viskoznost fluida
3. ODVISNOST :tlak in pretok črpalke ter temperatura medija




*       dimenzije Vam lahko prilagodimo
**     kliknite na ikonco MAGNETA princip delovanja
        in izvedba tesnenja je podrobno predstavljena
***   odvisno od a črpalke
**** odvisno od a izbranega PP platna
*****   za bolj fino filtriranje od 20 - 50 micronov predlagamo filter sveče ali plošče z filterpapirjem




Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .

 Vrste črpalk ki jih lahko vgradimo v filter napravo:



 CBR serija   RXL serija Magneta








ODZRAČEVANJE
  povsem enostavno











Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .

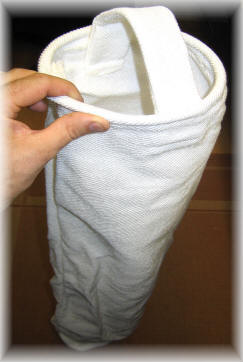

  FILTER VREČA PP46  FI 160

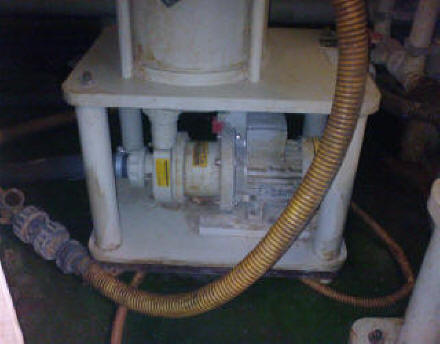

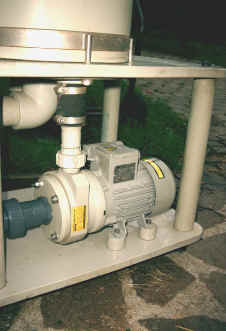

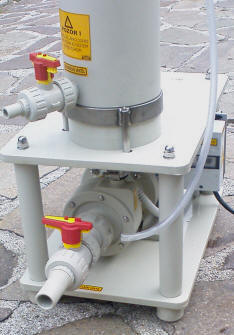

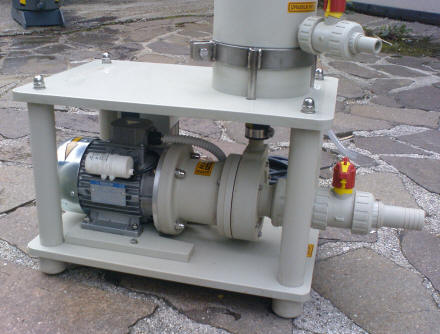

ČRPALKA
za filter :RXL100PP

ki skrbi za kontinuirano napajanje filtra in lahko obratuje tudi na suho kar pri sistemih filtriranja zelo priporočamo

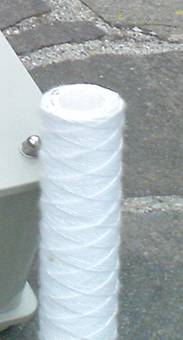

FILTER SVEČA
500  FI 60 –30 MIC

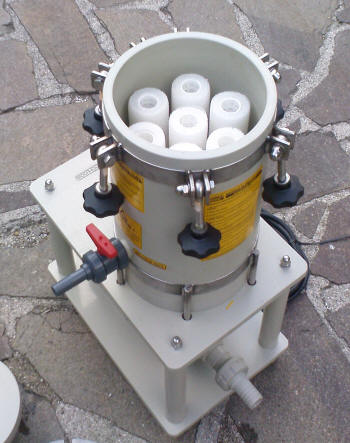

 zA LAŽJO PREDSTAVO O IZDELKU  :            Navodilo za menjavo filter sveče:


1. izključimo napravo iz omrežja

2. zapremo vse ventile


3. odzračimo

4. odpremo ventil za praznenje

5. odvijemo pokrov

6 odvijemo in snamemo pokrov

6. snameno gumijasti tesnilni distančnik
( napis LASTRATECH mora biti spodaj )

7. DVIGNEMO CELOTNI ZGORNJI SEDEŽ
8. DVIGNJEMO DRŽALA FILTER SVEČ

8. sedaj lahko vzamemo sveče ven iz ohišja in jih zamenjamo

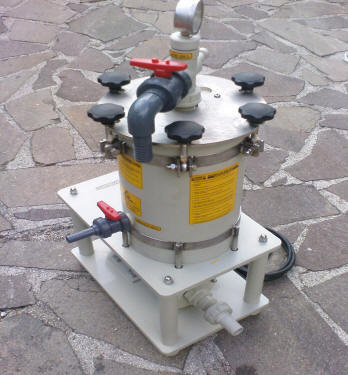

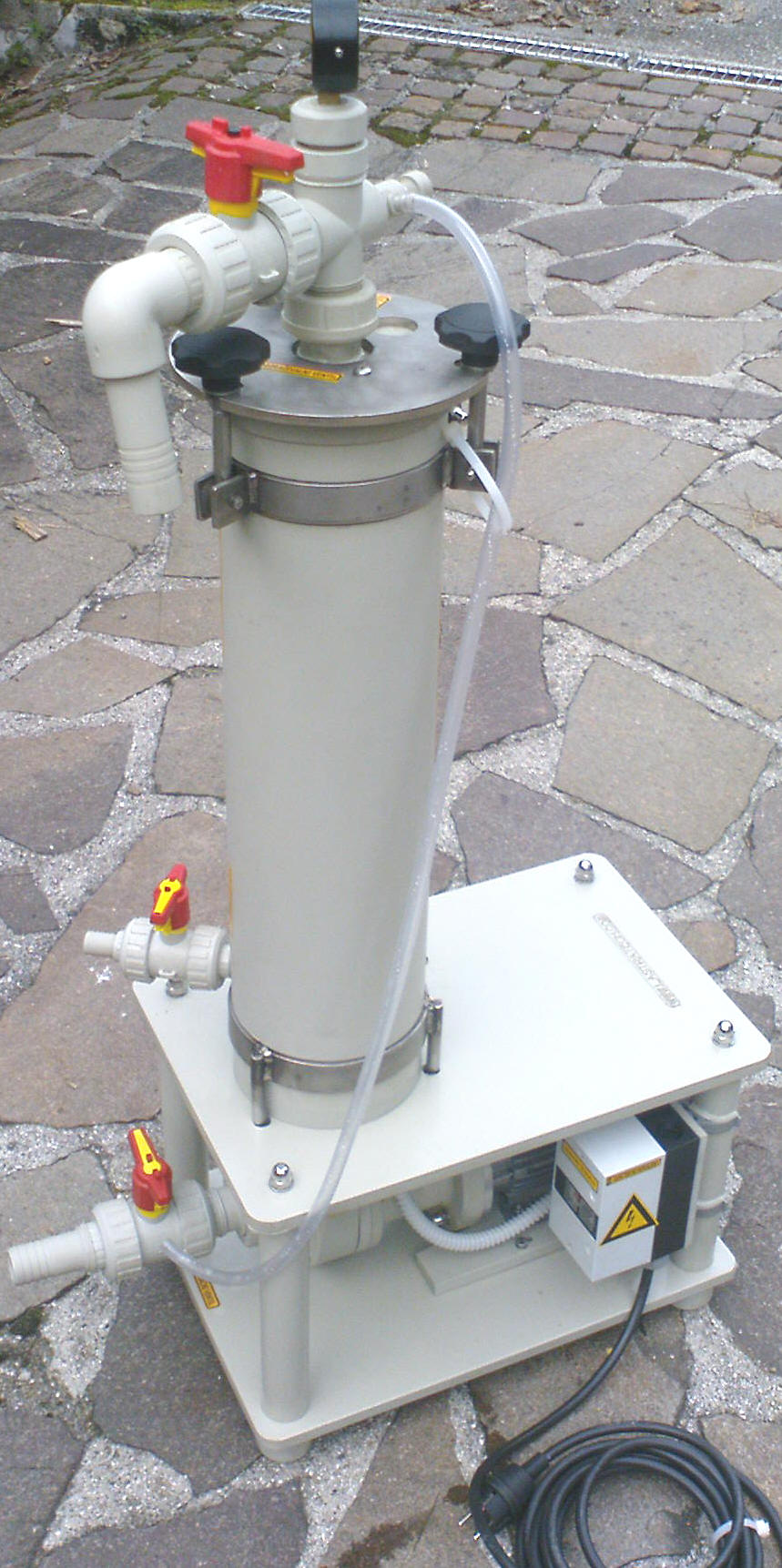

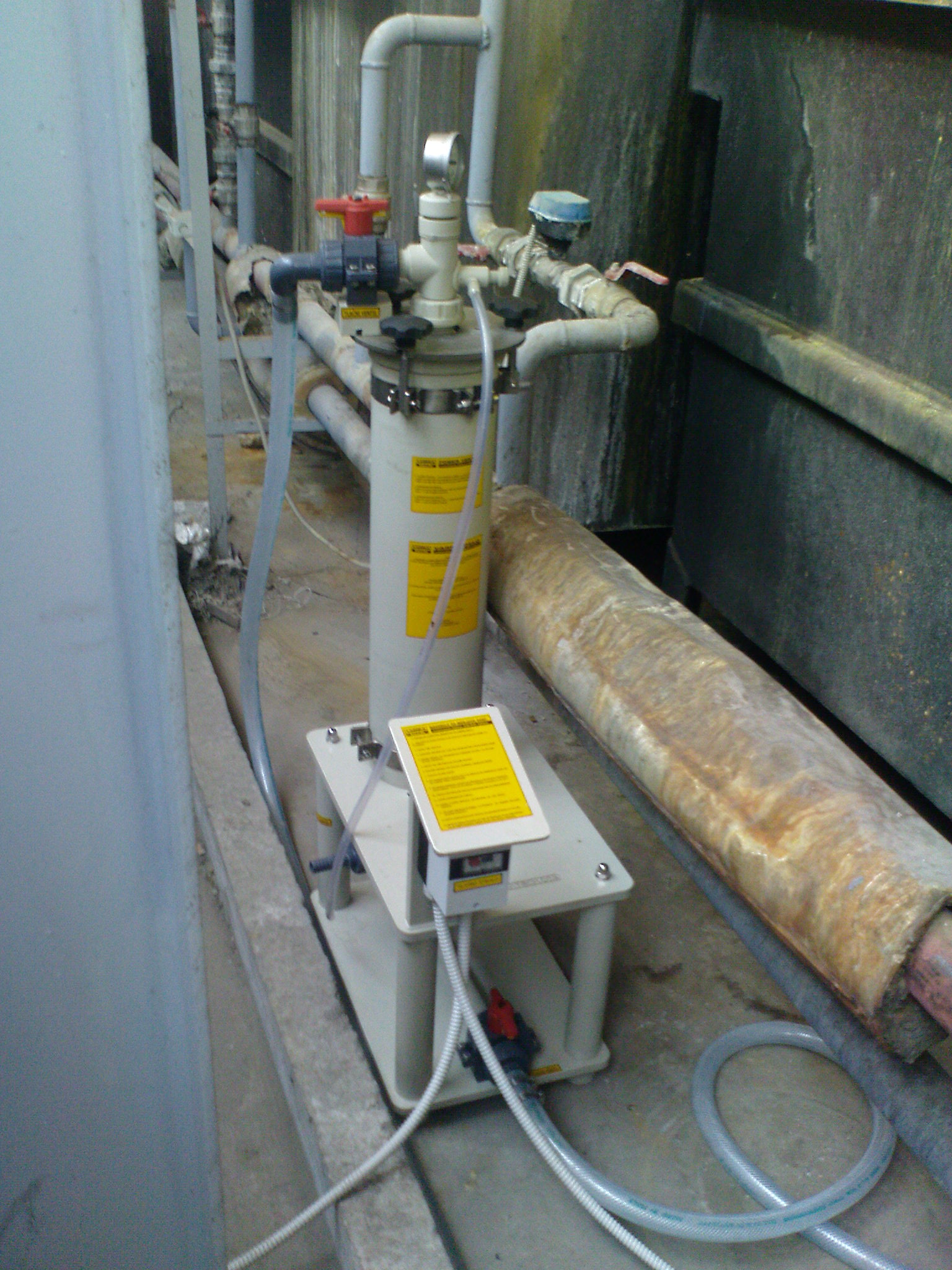

 FN -S 500 -5 PP -CBB 80 PP


                           FILTRIRNA NAPRAVA S 30 MIKRONSKIMI  SVEČASTIMI FILTRI







SF 900 PP






SF 300 PP







SPECIJALNI FILTRI po naročilu kupca material:  PP

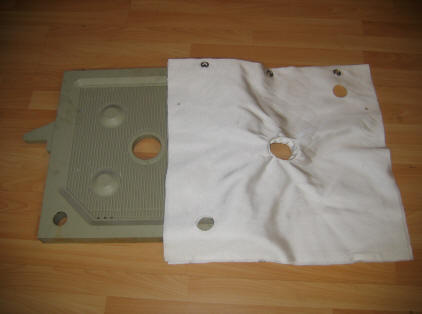

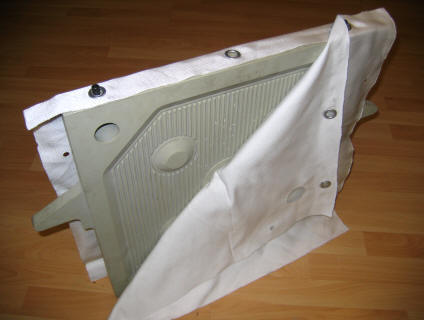

izdelujemo tudi filter plošče PP za filter preše
in šivamo platna z 30-50 mic
