Centrifugalni radialni ventilator CRV 6800

 Centrifugalni radialni ventilator
:  CRV6800 - PP

IZVAJAMO TUDI POPRAVILA PLASTIČNIH VENTILATORJEV VSEH PROIZVAJALCEV, RAVNO TAKO GENERALNE OBNOVE NA NAČIN, DA SE OBSTOJEČ POGON OBDRŽI OHIŠJE Z ROTORJEM PA VAM IZDELAMO DELNO ALI V CELOTI NA CNC STROJIH.

-premeri sesalnih cevi od 100 do 1000 mm
-matrijali: vseizdelano iz termoplastov cevovodi polipropilen
PPS SIMONA G.m.b.H.,
-lahko tudi slabogorljive izvedbe cevi PPS po DIN 4102B1
-pretoki in tlaki so visoki
-geometrija lopatic izdelane po teoretičnih Eulerjevih izračunih

-izdelava izrezov in frezanih kontur s CNC frezalno tehnologijo
-rotorji polipropilenski
-ohišja so robustno konstruirana in so znotraj extrudirana

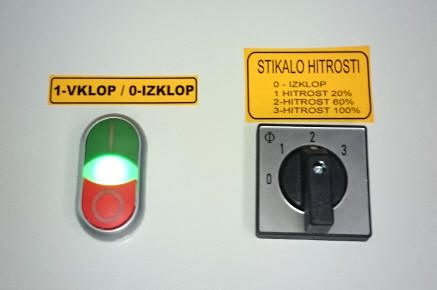

-večhitrostni elektromotorji so namenjeni za varčevalni režim obratovanja
-enostavna jeklena konstrukcija epoxi lakirana RAL 7032
-izdan meritveni protokol


: ventilator CRV6800/355 - PP

TEHNIČNE INFORMACIJE : LASTRA CRV6800/355/2-3 kw - PP
ventilatorja:	CRV 6800-PP
Moč motorja/: ASINHRONSKI DVOHITROSTNI	1. 2.1 kW 2. 3.1kW 3X400V 50Hz SIEMENS
hitrost motorja:	1. 910 obr/min 2. 1450 obr/min
max. dovoljeni tok :	1. 5.8A 2. 6.5A

Max pretok:	6800 m3/uro = 1.9 m3/sek
totalni tlak:	850 Pa pri 20C
dinamični tlak	145 Pa

Material rotor /ohišje/gred/prevleka	polipropilen PP
*Max temp medija:**	40 C

Dim sesalne cevi:	fi 355 mm
Dim tlačne cevi :	fi 355 mm
Tesnenje:	tesnilni obroč EPDM
Teža:	60 kg

izvedba postavitve / montaže:	0,45,90 stopinj 4Xsidrno vpetje M12
Način priklopa tlač cevi	prirobnica kvadratni segment na fi355 inox A2 vijaki M8
Način priklopa sesalne cevi	cevni natični segment s PVC mehkim tesnilnim obročem in RF objemke


na dnu ohišja fi 20 izpustna pp cev za kondenzat

* višje temperature so mogoče vse do 70stC vendar je potrebno na to opozoriti
zaradi izvedbe vpetja rotorja na gred elektromotorja

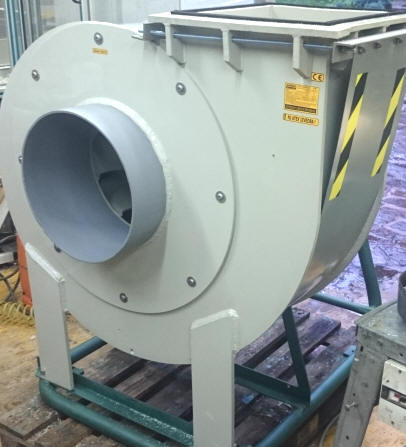

pogled v notranjost prikazuje plastično izvedbo rotorja s pritrdilnimi vijaki na gred elektromotorja

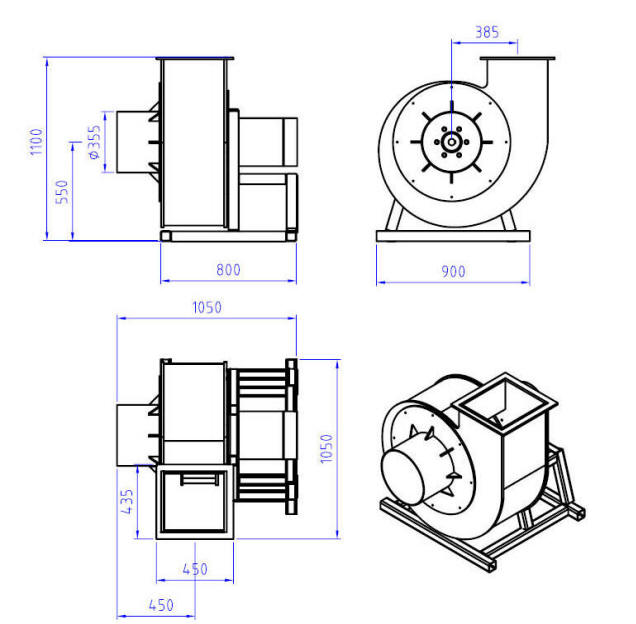

Vgradne dimenzije : CRV 6800 PP IZDELANO NA CNC STROJIH

CRV 6800 PP/T6/400 3KW 3X400V

TEHNIČNE INFORMACIJE : CRV 6800-PP

TIP ventilatorja:

LASTRA CRV6800/T6-D400/3 kw - FQ

Moč motorja/: ASINHRONSKI DVOHITROSTNI

3kW
3X400V 50Hz

hitrost motorja:

1.    950 obr/min

max. dovoljeni tok :

1.    7.2A

Max pretok:

6800 m3/uro =   1.9 m3/sek

totalni tlak:

650 Pa     pri 20C

dinamični tlak

145 Pa

Material rotor /ohišje/gred/prevleka

polipropilen PP

Max temp fluida:

40 C

Dim sesalne cevi:

fi 400 mm

Dim tlačne cevi :

350X350

Tesnenje:

tesnilni obroč EPDM

Teža:

60 kg

izvedba postavitve / montaže:

0,45,90 stopinj        4Xsidrno vpetje M12

Način priklopa tlač cevi

prirobnica kvadratni segment na fi400 inox A2 vijaki M8

Način priklopa sesalne cevi

cevni natični segment s PVC mehkim tesnilnim obročem in RF objemke
